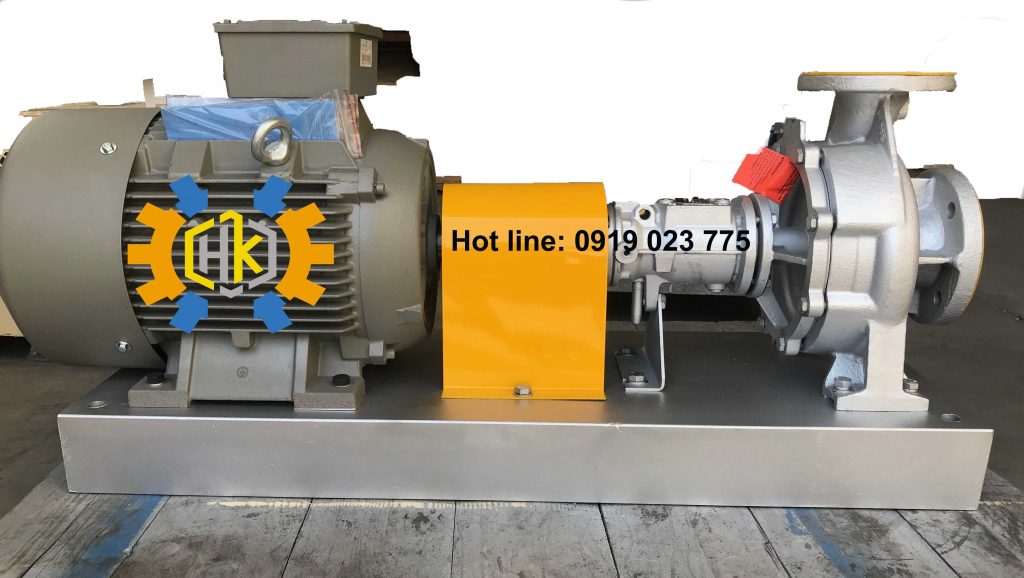

Máy bơm dầu truyền nhiệt Allweiler NTT

MÁY BƠM DẦU TRUYỀN NHIỆT – HORIZONTAL THERMAL OIL

Máy bơm dầu truyền nhiệt đầu rời & phần guồng bơm.

Thông số kỹ thuật Máy bơm dầu truyền nhiệ

	Dãy lưu lượng	m³/h	up to 1000
	Dãy cột áp	m	100
	Áp suất	bar	16
	Nhiệt độ	°C	350
	Số vòng quay Motor	Rpm	1500…3000
	Mặt bích hút	mm	DN 40…DN 150
	Mặt bích xả	mm	DN 32…DN 125

Tiêu chuẩn & cấu tạo máy bơm dầu truyền nhiệt Sempa

– Máy bơm dầu Allweiler Model NTT là máy bơm trục ngang đơn tầng cánh một cửa hút.

– Bơm được làm mát bằng không khí, với cấu tạo tối ưu giúp tản nhiệt dễ dàng.

– Thiết kế theo tiêu chuẩn TS EN 773 & ISO 7005 2/16. Phù hợp với tất cả các loại mặt bích. Dễ dàng trong việc tháo lắp & bảo hành.

– Sản phẩm sữ dụng phớt cơ khí – Mechanical seal Egle burgmann để làm kín, trong môi trường dầu nóng có nhiệt độ cao.

Allweiler Spare Parts

Phụ tùng máy bơm Allweiler NTT luôn có sẵn để thay thế cho quý khách:

Cánh bơm NTT	Bạc đạn NTT	Phớt làm kín	Ron mặt bích

Hệ thống tuần hoàn dầu nóng & máy bơm dầu tuần hoàn

1. Van một chiều cửa hút	5. Van giãn nở
2. Van điều tiết	6. Đồng hồ đo áp
3. Lưới lọc	7. Van điều tiết
4. Máy bơm dầu nóng	8. Van một chiều cửa xả

Chú ý

Để lắp bơm vào hệ thống lò dầu tuần hoàn nhiệt. Chúng ta cần lưu ý một số điểm sau:

1 –  Van phải lớn 1 cấp so với kích thước DNs/ DNd của bơm dầu nóng. Cần sữ dụng ống/van giãn nỡ ở 2 họng bơm.

2 – Lưới lọc dùng cho dầu nóng là loại 2mm. Sữ dụng loại lưới lọc 1mm sẽ không cấp đủ lưu lượng dầu nóng cần thiết cho bơm.

3 – Máy bơm dầu cần xả khí trước khi vận hành liên tục.

4 – Thực hiện lắp đặt hoàn thành hệ thống tuần hoàn nhiệt. Cần kiểm tra lại độ lệch tâm của khớp nối trước khi vận hành.

Mẫu máy bơm dầu nhiệt tương ứng với công suất của lò

MODEL lò	TH300	TH500	TH1000	TH1200	TH1500	TH2000
Công suất (kcal/h)	300	500	1000	1200	1500	2000
Áp suất thiết kế (kg/cm2)	6-8	6-8	6-8	6-8	6-8	6 – 8
Nhiệt độ làm việc max (0C)	320	300	300	300	300	300
Lưu lượng bơm (m3/h)	20-40	40-80	80-100	100-120	120-200	200-250
MODEL bơm Allweiler	NTT 32-200 32-250	NTT 40-200 40-250	NTT 50-200 50-250	NTT 65-200 65-250	NTT 80-200 80-250	NTT 100-200 100-250
Công suất   (kW)	7,5 – 11	15 – 18,5	18,5-22	30-37	45 – 55	55-75

Ứng dụng Máy bơm dầu truyền nhiệt

Một số hình ảnh thực tế máy bơm Allweiler & phụ tùng:
